Индикация угла и глубины сверления упрощает управление процессом сверления и улучшает качество отверстий.
Эффективная система пылеулавливания, просторная кабина, мощное отопление и кондиционирование воздуха, а также
высококачественное аудиооборудование обеспечивают высококачественные условия работы, повышая эффективность работы
оператора.

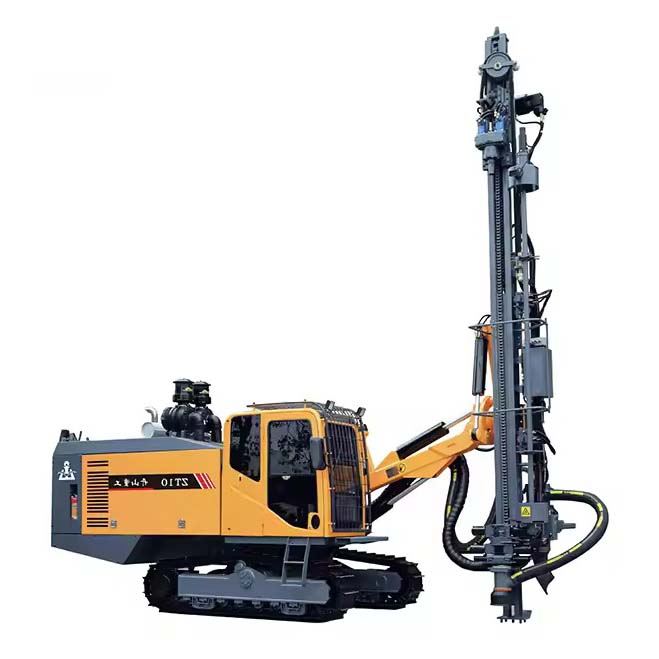

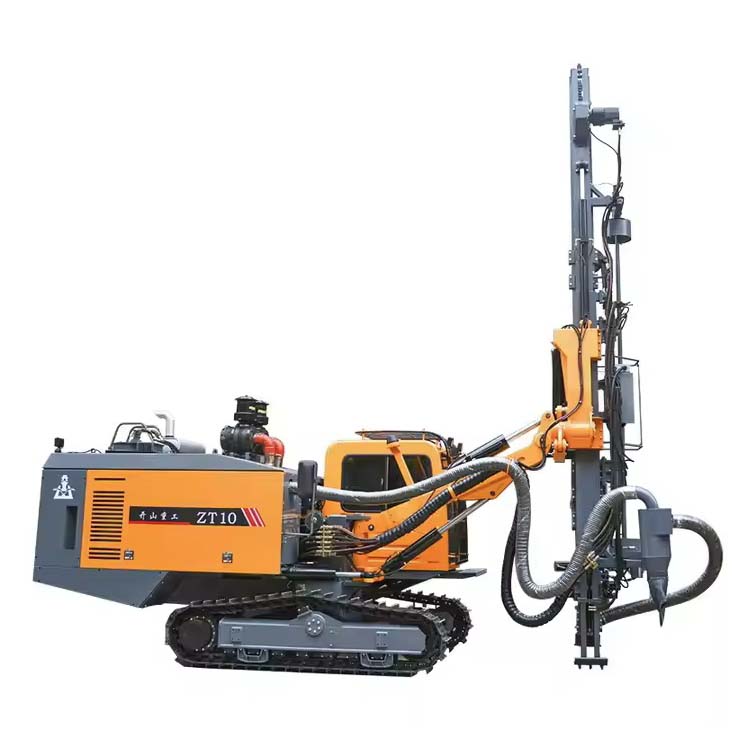

Интегрированная буровая установка ZT10 для открытого бурения скважин может бурить вертикальные, наклонные и
горизонтальные скважины, в основном используется для открытых горных разработок, взрывных скважин для каменной кладки и
предварительных отверстий. Она приводится в движение дизельным двигателем Yuchai China stage II, а двухтерминальный
выход может приводить в действие систему винтового сжатия и гидравлическую систему передачи.
Буровая установка оснащена автоматической системой подачи штанг, модулем плавающего соединения бурильных труб, модулем
смазки бурильных труб, системой предотвращения залипания бурильных труб, гидравлической системой сухого сбора пыли,
кабиной с кондиционером и т.д., опциональной функцией индикации угла и глубины бурения.
Буровая установка характеризуется отличной целостностью, высокой степенью автоматизации, эффективным бурением,
экологичностью, энергосбережением, простотой эксплуатации, гибкостью, безопасностью при передвижении и т.д.
Технические параметры
| Модель |
ZT10 |
| Транспортное измерение (mm) |
9230x2400x3300/3600 |
| Вес (kg) |
15000 |
| Твердость горных пород |
f=6-20 |
| Диаметр бурения (mm) |
90 to 130 |
| Дорожный просвет (mm) |
430 |
| Угол выравнивания дорожки |
±10 degree |
| Скорость движения (km/h) |
0 to 3 |
| Способность к восхождению |
≤25 degree |
| Тяга (KN) |
120 |
| Вращающий момент (Max) N.m |
2800 |
| Скорость вращения (rpm) |
0 to 120 |
| Угол подъема стрелы |
вверх 47 градусов, вниз 20 градусов |
| Угол поворота штанги |
Левая 20 градусов, правая 50 градусов |
| Угол поворота каретки |
Левая 35 градусов, правая 95 градусов |
| Угол продольного наклона каретки |
114 degree |
| Компенсационный ход (mm) |
1353 |
| Ход вращающейся головки (mm) |
4490 |
| Максимальная движущая сила (KN) |
32 |
| Способ передвижения |
Двигатель + роликовая цепь |
| Глубина экономичного бурения (m) |
32 |
| Количество стержней |
7+1 |
| Буровая штанга (mm) |
ф64/ф76*4000 |
| Молот DTH |
3 inch, 4 inch |
| Двигатель |
Yuchai YC6L310-H300 |
| Номинальная мощность |
228KW |
| Номинальная скорость вращения |
2200rpm |
| Производительность винтового воздушного компрессора |
18 cubic meter/min |
| Давление нагнетания (Mpa) |
1.7 |
| Путевая система управления |
Гидравлический пилот |
| Система управления бурением |
Гидравлический пилот |
| Защита от помех |
Автоматический электрогидравлический Защита от помех |
| Напряжение |
24V DC |
| Безопасная кабина |
Соответствует требованиям ROPS и FOPS |
| Шум в помещении |
Ниже 85dB(A) |
| Место |
Регулируемый |
| Кондиционер |
Стандартная температура |
| Развлечения |
Радио |
