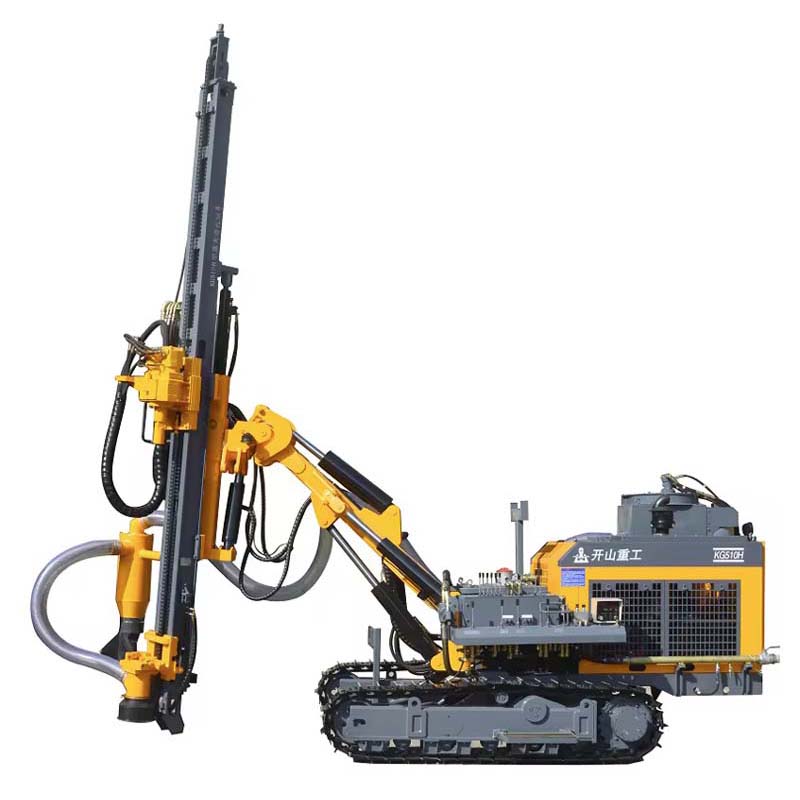

Буровая установка KG510 для бурения скважин открытым способом - это усовершенствованное устройство, соответствующее
национальным нормам по выбросам дизельных двигателей. Оснащенная четырехцилиндровым двигателем Yuchai (Китай 3), буровая
установка соответствует национальным стандартам по выбросам и экологии.
Складная гусеничная рама, привод на четыре колеса и трамбовочный двигатель плунжерного поршня улучшают рабочее давление
и грузоподъемность. Гидроцилиндр с расширенным шагом и подъемный рычаг позволяют удовлетворить требования к предельной
позиции.
Двигатель двойного вращения увеличивает крутящий момент и скорость вращения, а подъемный масляный цилиндр и цепь
расширены для увеличения подъемной силы и надежности.
Пылесборник увеличен для лучшего сбора пыли. Для корпуса используется утолщенный профильный лист, что повышает его
прочность и жесткость, а дополнительное кольцо делает удобным перемещение и подъем.
| Модель | KG510 | KG510H |
|---|---|---|
| Транспортное измерение (mm) | 6800 x 2200 x 2850 | 6800 x 2450 x 2850 |
| Вес (kg) | 6500 | 7000 |
| Твердость горных пород | f=6-20 | |
| Диаметр бурения (mm) | 105 to 152 | |
| Глубина экономичного бурения (m) | 25 | |
| Скорость вращения (rpm) | 0 to 110 | |
| Вращающий момент (Max) N.m | 3500 | |
| Lifting force (KN) | 40 | |
| Способ передвижения | Oil cylinder + roller chain | |
| Feed stroke | 3000 mm | |
| Скорость движения (km/h) | 0 to 3.5 | |
| Способность к восхождению | ≤30 степень | |
| Дорожный просвет (mm) | 440 | |
| Угол наклона балки | Вниз 135 градусов, вверх 50 градусов, итого 185 градусов | |
| Угол поворота штанги | Левая 50 градусов, правая 50 градусов, общая 100 градусов | |
| Pitch angle of drill boom | вниз 50 градусов, вверх 25 градусов, итого 75 градусов | |
| Угол поворота буровой штанги | Левая 45 градусов, правая 45 градусов, общая 90 градусов | |
| Угол выравнивания дорожки | ±10 степень | |
| Компенсационная длина of beam | 900 mm | |
| Поддерживающая сила | Yuchai YC4DK80-T302 | |
| Номинальная мощность | 58 KW | |
| Номинальная скорость вращения | 2200 rpm | |
| Молот DTH | 4 inch | |
| Буровая штанга | ф76*3 m, ф89*3 m | |
| Расход воздуха | 13 to 22 cubic meter/min | |
| Максимальная высота горизонтального отверстия | 3700 mm | |
| Минимальная высота горизонтального отверстия | 350 mm | |
